CJX2-25Z 直流接触器
CJX2-Z系列直流接触器，适用于额定电压至690V，额定电流至95A的电路中，作为接通和分断电路负载之用，能够充分满足电力机车，内燃机车和电动车组，电路控制系统的特殊要求。广泛适用于直流电力控制，蓄电瓶回路，电容回路等控制系统中。
主要技术参数：
| 型号Type | CJX2-09Z | CJX2-12Z | CJX2-18Z | CJX2-25Z | CJX2-32Z | CJX2-40Z | CJX2-50Z | CJX2-65Z | CJX2-80Z | CJX2-95Z | |
|
额定功率Rated Power kH/HP(AC-3) IEC60947-4-1 GB14048.4 |
200-240V | 2.2/3 | 3/4 | 4/5.5 | 5.5/7.5 | 7.5/10 | 11/15 | 15/20 | 18.5/25 | 22/30 | 25/35 |
| 380-440V | 4/5.5 | 5.5/7.5 | 7.5/10 | 11/15 | 15/20 | 18.5/25 | 22/30 | 30/40 | 37/50 | 45/60 | |
| 500-550V | 5/7 | 7.5/10 | 9/12 | 1/20 | 18.5/25 | 30/40 | 37/50 | 37/50 | 45/60 | 45/60 | |
| 660-690V | 5.5/7.5 | 75/10 | 10/13.5 | 15/20 | 18.5/25 | 30/40 | 37/50 | 37/50 | 45/60 | 45/60 | |
| 约定发热电流:(A) | 25 | 25 | 32 | 40 | 50 | 60 | 80 | 80 | 110 | 130 | |

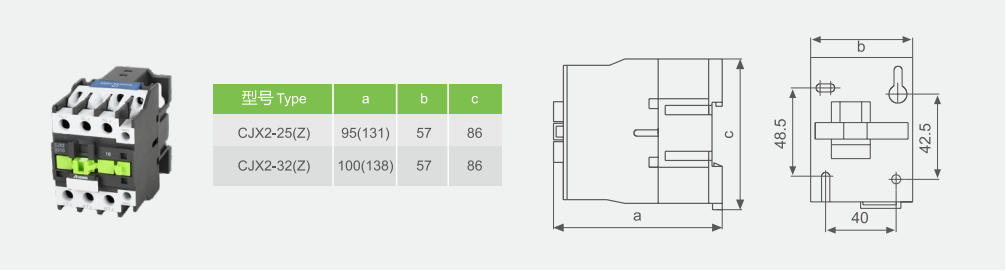

安装尺寸示意图：
线路图：
